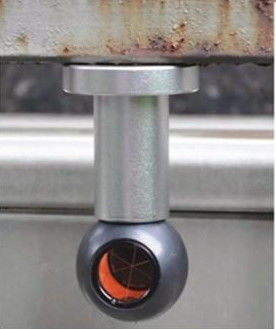

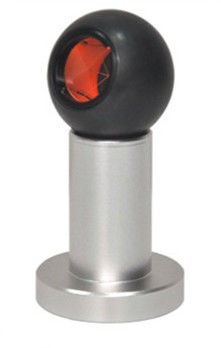

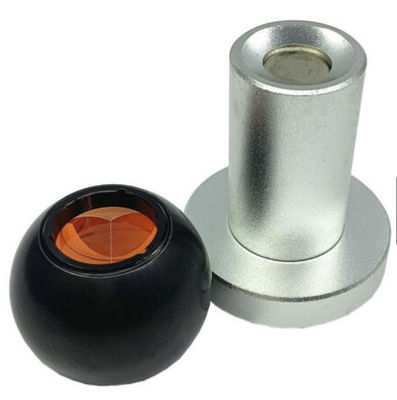

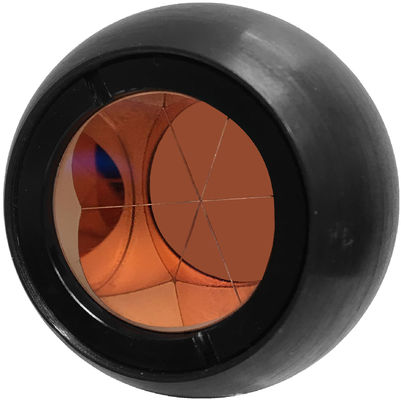

자기 기지 스탠드 전체 역 조사 미니 프리즘 일정한 17.5mm 구리 코팅 공 프리즘 세트

전체 역 조사 측정 미니 볼 프리즘 자기 기지 스탠드 프리즘 일정한 17.5mm

모델:ADS114

개요:

1고정 설비용 반사기/반달 방지 프리즘
2가구: 재료: 45강;
3공 직경: 45mm
4프리즘 지름 25.4mm
5. 검은 구형 하우징에 공기 경로 코너 큐브.
6- 정밀 측정 - 자동 측정
7- 고속 경로와 트레일에 적용합니다.

8- 자석 기둥으로

9닦은 스테인리스 스틸

기술 데이터:

보증:

1년의 보증이 제공됩니다.

조사 프리즘 오프셋

Retro-reflectors (or corner cube prisms) used with electronic distance measuring (EDM) instruments have an offset because the transmitted light beam from the EDM takes longer to enter and exit the prism이 더 긴 시간은 측정 된 더 큰 거리로 번역됩니다. 이 거리는 '오프셋'을 사용하여 수정되며 프리즘 홀더의 플룸 라인과의 관계로 프리즘을 배치합니다.오프셋 은 프리즘 의 높이를 사용 된 유리 의 굴절 지수 로 곱하여 결정 된다일반적인 오프셋은 0, -17.5mm, -30mm, -34mm, -40mm입니다.

조사 프리즘의 노달 오프셋은 프리즘 홀더와 프리즘의 관계로 정의되며 프리즘의 광적 중심이 홀더의 납선에 위치합니다.이 오프셋은 꼭대기 또는 프리즈마의 중심이 수직 및 수평 각 측정에 가리키는 목표물로 사용 될 때 가까운 거리 작업에서 가장 유리합니다.. 모든 조사 프리즘은 노달 오프셋을 가지고 있습니다. 조사 프리즘과 홀더는 노달 위치에 있지 않습니다.표적으로 프리즘의 꼭대기를 사용할 때 각도 오류를 일으킬 수 있습니다..

높은 정확성 조사를 위해 로봇 전체 스테이션을 사용하는 경우 360o 프리즘 대신 둥근 프리즘을 사용하는 것이 좋습니다.고정도의 가로질러와 레이아웃 작업에 노달 포인트 프리즘을 사용해야합니다.

운송:

소량의 물품은 카튼에 포장되어 익스프레스 또는 항공편으로 배송됩니다.

대량 물품의 경우, 해상 운송이 가장 좋은 선택입니다.

패키지:

각 품목은 개별적인 내부 포장으로 포장됩니다. 모든 품목은 외부 종이 상자에 포장됩니다. 더 나은 운송을 위해 많은 양의 팔렛이 장착됩니다.

반환 정책 세부 사항:

A. 구매자는 상품을 받은 날부터 7일 이내에 상품을 반환하여 환불할 수 있으며, 구매자는 반환 배송 비용을 부담해야 합니다.물품은 배달된 상태 그대로 반환되어야 합니다..

B. 구매자는 상품을 받은 날부터 7일 이내에 상품이 설명에 맞지 않거나 품질 문제가 있는 경우 환불을 위해 상품을 반환할 수 있습니다. 구매자는 반환 배송 비용을 부담해야 합니다.받은 상품의 상태에 따라.
