3D 스캔 측정 목표 반사기 5/8 "지름과 자석 기지 총 역 반사기

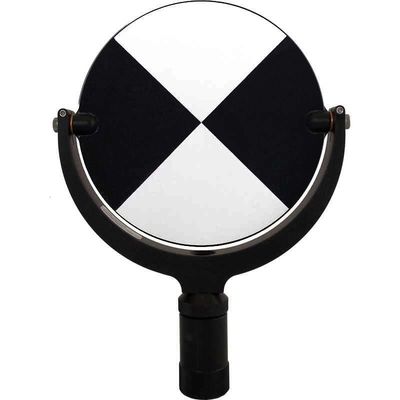

3D 스캔 측정 흑백 타겟 반사기

모델:ADSmini108-2

개요:

A. 스캔 스테이션을 위한 6" 원형 흑백 기울기 & 돌기 목표물

B. Leica 표준 스터브 장착, 예를 들어 GLS12 스톨에 장착.

C. 라이카 표준 반사기 높이에서 중앙 높이.

D. 5/8"내부로 힌트된 기단

E. 소금화 된 알루미늄 요고와 매트 반사 방지 표지판

F. 축 높이: 135mm

기술 데이터:

패키지 내용:

스캔 대상

평면 자석 장착장

패키지:

부드러운 가방

스캔 대상:

검은색과 흰색

175.5mm 중앙 높이

6인치 (152.4mm) 지름

5/8 인치 아래쪽 가닥

3D 레이저 스캔 스캐너 타겟은 정밀하고 신뢰할 수있는 측정을 보장하는 전체 역 조사를 위해 설계되었습니다.

조정 가능한 기울기 기능은 다양한 사용자 입력 요구 사항을 수용하여 광범위한 응용 프로그램을 허용합니다.

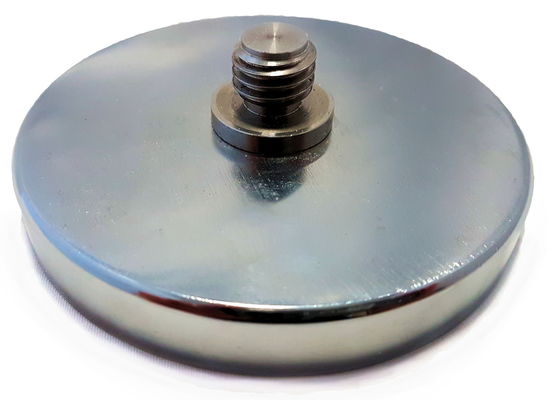

자기 기반:

스캔 대상, GPS 수신기 또는 프리즘을 평평한 철면 위에 장착하는 데 이상적입니다.

당기는 힘 55kg, Ø 100mm, 높이 21mm, 무게 450g.

목표물 과 스캔

목표물은 현장에서 설치된 물리적 객체로 스캔 소프트웨어가 여러 스캔을 묶는 데 사용합니다. 스캔을 묶는 과정은 등록이라고합니다.목표 를 올바르게 설정 했다면, 소프트웨어는 비교적 쉽게 함께 스캔을 등록 할 수 있습니다. 그러나, 목표가 잘못 배치되면, 많은 수동 등록이 필요합니다.수동 등록은 엄청나게 시간이 많이 걸립니다., 그리고 목표물을 제대로 설정하기 위해 현장에서 추가 시간을 보내는 것은 절대 가치가 있습니다.

목표 를 설정 하는 것

표적을 설정할 때 두 개의 스캔을 동시에 등록하려면 최소 3개의 표적이 필요하다는 것을 명심해야 합니다.이것은 각각의 연속 스캔이 이전 스캔과 공통된 3개의 타겟을 가지고 있어야 한다는 것을 의미합니다.최대 5개의 목표물이 안전망으로 권장됩니다. 그러나 너무 많은 목표물이 있으면 설정하는 데 시간이 오래 걸리고 등록 소프트웨어가 처리하는 데 시간이 더 걸릴 것입니다.

목표 를 설정 할 때 다음 과 같은 요인 들 을 고려 하십시오. 그 요인 들 이 제조업체 에 따라 달라질 것 을 기억 하십시오.

1. 결의:스캐너가 설정된 해상도는 목표물을 얼마나 멀리 배치할 수 있는지에 영향을 줄 것입니다. 예를 들어, FARO 스캐너의 경우 1/4 인치에서 목표는 스캐너에서 최대 60 피트 떨어져있을 수 있습니다.1/8th에서 30ft까지 떨어져있을 수 있습니다.
2. 거리:위에서 언급했듯이, 표적은 스캐너에서 한정된 거리에 있을 수 있지만 정확한 등록을 제공할 수 있습니다.예를 들어, 공간에 먼지와 습기가 많이 있습니다.
3. 환경:태양, 먼지, 습기 등의 요인은 목표물을 얼마나 정확하게 포착하는지에 영향을 줄 수 있습니다.
4. 목표물의 크기:더 작은 표적이 스캐너에 더 가깝게 배치되어야합니다. 표적은 일반적으로 스캐너에서 거리에 대한 지침이 제공됩니다.
5. 어떤 진동도기계장치와 같이 진동이나 매우 강한 공기 흐름이 있는 공간에 있다면 목표물들이 움직일 수 있다는 것을 알고 그들을 안전하게 보호하기 위해 추가적인 예방 조치를 취하십시오.
